Name: Plano içbükey silindirik Lens
Brand: CHANGCHUN BENA OPTICAL PRODUCTS CO., LTD.

Bir plano-içbükey silindirik lens, yatay yönde eğrilik yokken, içbükey bir lens olarak işlev gören dikey yönde eğrilik gösterir. Bir lazer ışını bir çizgi veya ışık tabakasına dönüştürmek veya genişliğini değiştirmeden bir görüntünün yüksekliğini değiştirmek gibi tek bir yönde bir ışını büyütmek için kullanılır. Bir plano-dışbükey silindirik lens ile birleştirildiğinde, bir yarı iletken lazerin eliptik ışınını diğer uygulamalar arasında dairesel bir şekilde şekillendirmek için kullanılabilir.

Bena optik ile iletişime geçin

Plano içbükey silindirik Lens özellikleri

Plano-içbükey silindirik lens, farklı bir çizgi şeklindeki sanal görüntü oluşturur ve öncelikle bir ışının boyutunu tek yönde kontrol etmek için kullanılır. Bu lens, negatif odak uzunluğuna sahip düz bir yüzey ve içbükey silindirik bir yüzeyden oluşur. Eksenel meridyenden geçen ışık yakınsama konusunda bir değişiklik yaşamaz, ancak refraktif meridyenden geçen ışık yakınsamada bir değişiklik yaşamaktadır.

Features of Plano Concave Cylindrical Lens

Plano Concavex silindirik Lens özellikleri

Özellikler	Ticari spec.	Yüksek hassasiyetli spec.
Malzeme	UV cam (kuvars, erimiş silika)
Malzeme	VIS cam (Schott, CDGM,,, vb.)
Boyut	5mm ~ 350mm
Boyut toleransı	± 0.1mm	± 0.05mm
Odak uzaklığı toleransı	± 2%	± 1%
Yüzey kalitesi	60/40	40/20
Merkezileştirme	<3 ark min	<1arc min
Yüzey figürü	3,5	2,5
Yüzey düzensizliği	1/4,5	1/10,5
Açık diyafram	> Dim 85%	> Dim 90%
Konik	<0.2mm x 45deg	<0.1mm x 45deg
Kaplama	Müşterilerin isteği üzerine

Plano içbükey silindirik lensin ürün listesi

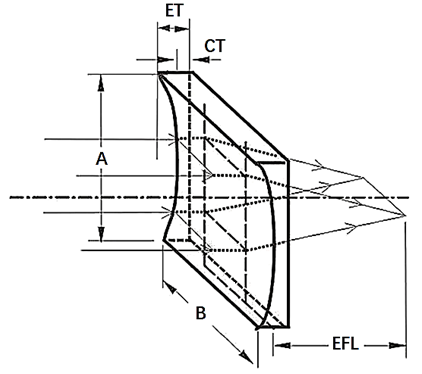

Tip No.	Çap	Odak uzunluğu	Kenar kalınlığı	Merkez kalınlığı	Arka odak uzunluğu	Eğrilik yarıçapı
Tip No.	A * B( mm)	F (mm)	Te( mm)	Tc( mm)	Fb (mm)	R (mm)
PCCC-10R10-15	10 × 10	-15	2.2	5.0	-16.4	7.79
PCCC-15R15-20	15 × 15	-20	4.0	1.8	-21.2	10.38
PCCC-15R25-40	15 × 25	-40	4.0	2.6	-41.7	20.76
PCCC-20R20-25	20 × 20	-25	7.0	2.3	-26.5	12.98
PCCC-20R30-100	20 × 30	-100	4.0	3.0	-102.0	51.90
PCCC-20R40-25	20 × 40	-25	7.0	2.3	-26.5	77.85
PCCC-30R30-50	30 × 30	-50	7.0	2.2	-51.5	25.95
PCCC-30R40-60	30 × 40	-60	6.0	2.1	-61.4	51.90
PCCC-30R50-200	30 × 50	-200	5.0	3.9	-202.6	103.80

Plano-içbükey silindirik lenslerin uygulamaları

Işın şekillendirme:

Plano-içbükey silindirik lensler, genellikle çarpık lazer ışınlarını çizgi ışınlarına dönüştürmek için kullanılır. Lensin kavisli yüzeyini ışık kaynağına doğru yönlendirerek, küresel sapma en aza indirilebilir, böylece ışın şekillendirmesi elde edilebilir.

Görüntü şekillendirme:

Görüntü şekillendirme için bir çift plano-içbükey silindirik lens kullanılabilir, özellikle tek boyutlu yönde bir nokta kaynağını şekillendirmek gerektiğinde.

Lazer tarama sistemleri:

Lazer tarama sistemlerinde, tarama gereksinimlerini karşılamak için ışın şeklini ayarlamak için plano-içbükey silindirik lensler kullanılır. Karmaşık ışın şekillendirme işlevlerine ulaşmak için diğer optik elemanlarla da birleştirilebilirler.

Spektral analiz:

Spektral analiz sırasında, farklı ölçüm ihtiyaçlarını karşılamak için kirişin uzaklaşma veya yakınsama açısını ayarlamak için plano-içbükey silindirik lensler kullanılır.

Işın genişletici uygulamaları:

Plano-dışbükey silindirik lensler ile birlikte kullanıldığında, plano-içbükey silindirik lensler, ışın genişliğini ve uzunluğunu daha da genişletmek için ışın genişletici sistemlerinde uygulanabilir.
