Name: Plano dışbükey silindirik Lens
Brand: CHANGCHUN BENA OPTICAL PRODUCTS CO., LTD.

Bir plano-dışbükey silindirik lens, dışbükey bir lens gibi dikey yönde eğrilik vardır, ancak yatay yönde eğrilik yoktur. Örneğin, bir lazer ışını bir çizgi veya ışık tabakasına dönüştürmek veya genişliğini değiştirmeden bir görüntünün yüksekliğini değiştirmek için tek bir yönde bir ışık ışını büyütmek için kullanılır.

Bena optik ile iletişime geçin

Plano dışbükey silindirik Lens özellikleri

Asimetrik odaklama: bir plano-dışbükey silindirik lens, bir yönde ışık odaklayabilir (silindirik eğrilik yönü), dik yönde ışık yayılımı ise etkilenmez.
Doğrusal odaklama: lens, doğrusal ışık kaynakları gerektiren uygulamalar için çok yararlı olan bir noktadan ziyade bir çizgi oluşturmak için ışığa odaklanır.
Özel tasarım: plano-dışbükey silindirik lensler, istenen optik etkiyi elde etmek için özel uygulama gereksinimlerine göre farklı eğrilikler ve boyutlarda tasarlanabilir.

features-of-plano-convex-cylindrical-lens

Plano-dışbükey silindirik lenslerin benzersiz optik özellikleri, bunları çeşitli alanlarda yaygın olarak uygulanabilir hale getirir:
1. Lazer sistemleri: lazer ışınlarının şeklini ayarlamak, lazer kesim ve lazer işaretleme gibi uygulamalar için dairesel lazer ışınlarını doğrusal olanlara dönüştürmek için kullanılır.
2. Optik tarama: barkod tarayıcıları ve lineer kirişler oluşturmak için diğer optik tarama cihazlarında kullanılır, böylece tarama verimliliğini artırır.
3. Aydınlatma tasarımı: doğrusal aydınlatma gibi belirli şekillerde ışık lekeleri oluşturmak için özel aydınlatma uygulamalarında kullanılır.
4. Optik test ve ölçüm: optik ölçüm ekipmanlarında, ışığı odaklamak veya yaymak, istenen test veya ölçüm etkilerine ulaşmak için kullanılır.

Plano dışbükey silindirik Lens özellikleri

Özellikler	Ticari spec.	Yüksek hassasiyetli spec.
Malzeme	UV cam (kuvars, erimiş silika)
Malzeme	VIS cam (Schott, CDGM,,, vb.)
Boyut	5mm ~ 350mm
Boyut toleransı	± 0.1mm	± 0.05mm
Odak uzaklığı toleransı	± 2%	± 1%
Yüzey kalitesi	60/40	40/20
Merkezileştirme	<3 ark min	<1arc min
Yüzey figürü	3,5	2,5
Yüzey düzensizliği	1/4,5	1/10,5
Açık diyafram	> Dim 85%	> Dim 90%
Konik	<0.2mm x 45deg	<0.1mm x 45deg
Kaplama	Müşterilerin isteği üzerine

Plano dışbükey silindirik lensin ürün listesi

5.0

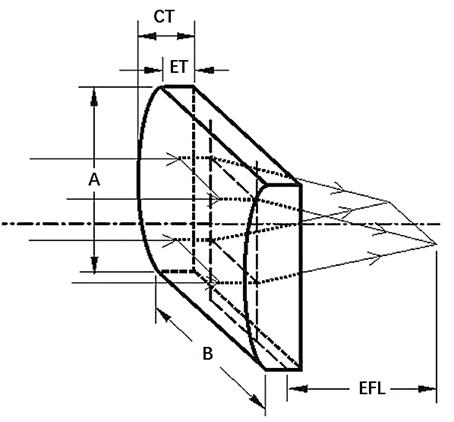

Tip No.	Çap	Odak uzunluğu	Kenar kalınlığı	Merkez kalınlığı	Arka odak uzunluğu	Eğrilik yarıçapı
Tip No.	A * B( mm)	F (mm)	Te( mm)	Tc( mm)	Fb (mm)	R (mm)
PCXC-10R10-15	10 × 10	15	2.2	4.0	12.4	7.79
PCXC-15R15-20	15 × 15	20	1.8	5.0	16.7	10.38
PCXC-16R18-19	16 × 18	19	2.0	6.1	14.96	9.81
PCXC-20R20-25	20 × 20	25	2.3	7.0	20.4	12.98
PCXC-20R30-100	20 × 30	100	3.0	4.0	97.4	51.90
PCXC-20R40-150	20 × 40	150	3.4	4.0	147.4	77.85
PCXC-30R30-80	30 × 30	80	2.2	5.0	76.7	41.52
PCXC-30R40-100	30 × 40	100	2.8	96.7	51.90
PCXC-30R100-200	30 × 100	200	3.9	5.0	196.7	103.80

Plano-dışbükey silindirik lenslerin uygulama alanları

Görüntüleme ve odaklama:

Plano-dışbükey silindirik lensler görüntüleme ve odaklama için kullanılabilir. Görüntüleri bir noktaya dönüştürebilir veya görüntüleri daha net hale getirebilir, bulanıklığı ve bozulmayı azaltabilir ve teleskoplar, mikroskoplar ve kameralar gibi cihazlarda yaygın olarak kullanılabilirler. Ayrıca, plano-dışbükey silindirik lensler, lazer ve LED ışıkları gibi cihazlarda kullanılan bir ışına ışık odaklayabilir.

Aydınlatma:

Aydınlatma tasarımında, plano-dışbükey silindirik lensler, sokak lambaları, araba lambaları, el feneri ve diğer cihazlar için uygun daha parlak ve daha düzgün ışık kaynakları yaratarak ışığı dağıtabilir ve dağıtabilir.

Lazer sistemleri:

Plano-dışbükey silindirik lensler, lazer kesim ve lazer markalama gibi uygulamalarda kullanılan dairesel lazer ışınlarını doğrusal lazer ışınlarına dönüştürmek için lazer sistemlerinde yaygın olarak kullanılır. Lazer ışınlarının şeklini ayarlamak, lazer diyotlarının kolimasyonu ve dolaşımını sağlamak için de kullanılabilirler.

Optik tarama:

Barkod tarayıcıları ve diğer optik tarama cihazlarında, plano-dışbükey silindirik lensler lineer kirişler oluşturmak ve tarama verimliliğini artırmak için kullanılır.

Film projeksiyonunda tarama ve görüntüleme sistemleri, faks makineleri ve baskı:

Bu sistemlerde, çizgi odaklama ve tarama görüntüleme için plano-dışbükey silindirik lensler kullanılır, görüntü kalitesini artırır.

Tıbbi alan:

Endoskoplar ve laparoskoplar gibi tıbbi cihazlarda, plano-dışbükey silindirik lensler görüntü odaklama ve netlik ayarı için kullanılır.

Otomotiv Video sistemleri:

Otomotiv video sistemlerinde, plano-dışbükey silindirik lensler, video görüntülerinin kalitesini ve netliğini arttırmak için kullanılır.

Doğrusal dedektör aydınlatması:

Barkod tarama, holografik aydınlatma ve optik bilgi işleme gibi alanlarda, plano-dışbükey silindirik lensler lineer dedektörlerin aydınlatma ve ışın şekillendirilmesi için kullanılır.
