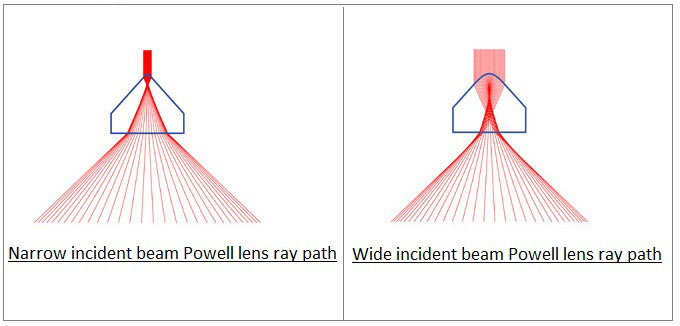

Powell prizma, öncelikle bir lazer ışınını düzgün ışık yoğunluğu, iyi stabilite ve mükemmel doğrusallık ile düz bir çizgiye optimize etmek için kullanılan bir optik hat jeneratör prizmasıdır. Karmaşık iki boyutlu asferik yüzey tasarımı sayesinde, orta bölgedeki ışığı indirerek ve kenarlarda artırarak ışık yolunu yeniden dağıtır ve böylece eşit dağıtılmış enerji ile düz bir çizgi oluşturur.
Powell prizma, bir lazer ışınını düzgün ışık yoğunluğu, iyi stabilite ve mükemmel doğrusallık ile düz bir çizgiye dönüştürebilir. Merkezi bir hotspot ve solma kenarları olan bir Gaussian ışını üreten silindirik merceklerin aksine, Powell prizma, Gaussian ışınının merkezi hotspot ve solma kenar dağıtımını ortadan kaldırır. Eşit dağıtılmış enerji ile düz bir çizgi ile sonuçlanır. Tam fan açısı, 5 °, 10 °, 20 °, 30 °, 40 °, 45 °, 50 °, 60 ° dahil olmak üzere standart özelliklere sahip 1 ° ila 120 ° arasında değişir. 70 °, 80 °, 90 °, 110 ° ve 120 °.
Özellikler | Ticari spec. |
Malzeme | BK7, H-K9L cam Erimiş silika JGS-1 |
Çap | Ø9 ~ Ø15mm |
Boyut toleransı | ± 0.1mm |
Yüzey kalitesi | 60/40 |
Yüzey düzlüğü | 1/4,5 |
Açık diyafram | > Dim 85% |
Açı toleransı | 2 ark min |
Konik | <0.2mm x 45deg |
Kaplama | Müşterilerin isteği üzerine |
Tip No. | Işın çapı | Fan açısı (°) | Çap (mm) | Yükseklik (mm) | Malzeme |
PW08GB-05 | 0.8 | 5 | 9 | 8 | BK7/erimiş silika |
PW08GB-10 | 0.8 | 10 | 9 | 8 | BK7/erimiş silika |
PW08GB-15 | 0.8 | 15 | 9 | 8 | BK7/erimiş silika |
PW08GB-20 | 0.8 | 20 | 9 | 8 | BK7/erimiş silika |
PW08GB-30 | 0.8 | 30 | 9 | 8 | BK7/erimiş silika |
PW08GB-35 | 0.8 | 35 | 9 | 8 | BK7/erimiş silika |
PW08GB-40 | 0.8 | 40 | 9 | 8 | BK7/erimiş silika |
PW08GB-45 | 0.8 | 45 | 9 | 8 | BK7/erimiş silika |
PW08GB-50 | 0.8 | 50 | 9 | 8 | BK7/erimiş silika |
PW08GB-55 | 0.8 | 55 | 9 | 8 | BK7/erimiş silika |
PW08GB-60 | 0.8 | 60 | 9 | 8 | BK7/erimiş silika |
PW08GB-65 | 0.8 | 65 | 9 | 8 | BK7/erimiş silika |
PW08GB-70 | 0.8 | 70 | 9 | 8 | BK7/erimiş silika |
PW08GB-75 | 0.8 | 75 | 9 | 8 | BK7/erimiş silika |
PW08GB-90 | 0.8 | 90 | 9 | 8 | BK7/erimiş silika |
PW08GB-110 | 0.8 | 110 | 9 | 8 | BK7/erimiş silika |
PW08GB-120 | 0.8 | 120 | 9 | 8 | BK7/erimiş silika |
PW1GB-05 | 1 | 5 | 9 | 8 | BK7/erimiş silika |
PW1GB-10 | 1 | 10 | 9 | 8 | BK7/erimiş silika |
PW1GB-15 | 1 | 15 | 9 | 8 | BK7/erimiş silika |
PW1GB-20 | 1 | 20 | 9 | 8 | BK7/erimiş silika |
PW1GB-30 | 1 | 30 | 9 | 8 | BK7/erimiş silika |
PW1GB-35 | 1 | 35 | 9 | 8 | BK7/erimiş silika |
PW1GB-40 | 1 | 40 | 9 | 8 | BK7/erimiş silika |
PW1GB-45 | 1 | 45 | 9 | 8 | BK7/erimiş silika |
PW1GB-50 | 1 | 50 | 9 | 8 | BK7/erimiş silika |
PW1GB-55 | 1 | 55 | 9 | 8 | BK7/erimiş silika |
PW1GB-60 | 1 | 60 | 9 | 8 | BK7/erimiş silika |
1 | 60 | 10 | 8 | BK7/erimiş silika | |
PW1GB-65 | 1 | 65 | 9 | 8 | BK7/erimiş silika |
PW1GB-70 | 1 | 70 | 9 | 8 | BK7/erimiş silika |
PW1GB-75 | 1 | 75 | 9 | 8 | BK7/erimiş silika |
PW1GB-90 | 1 | 90 | 9 | 8 | BK7/erimiş silika |
PW1GB-110 | 1 | 110 | 9 | 8 | BK7/erimiş silika |
PW1GB-120 | 1 | 120 | 9 | 8 | BK7/erimiş silika |
PW2GB-05 | 2 | 5 | 9 | 8 | BK7/erimiş silika |
PW2GB-10 | 2 | 10 | 9 | 8 | BK7/erimiş silika |
PW2GB-15 | 2 | 15 | 9 | 8 | BK7/erimiş silika |
PW2GB-20 | 2 | 20 | 9 | 8 | BK7/erimiş silika |
PW2GB-30 | 2 | 30 | 9 | 8 | BK7/erimiş silika |
PW2GB-35 | 2 | 35 | 9 | 8 | BK7/erimiş silika |
PW2GB-40 | 2 | 40 | 9 | 8 | BK7/erimiş silika |
PW2GB-45 | 2 | 45 | 9 | 8 | BK7/erimiş silika |
PW2GB-50 | 2 | 50 | 9 | 8 | BK7/erimiş silika |
PW2GB-55 | 2 | 55 | 9 | 8 | BK7/erimiş silika |
PW2GB-60 | 2 | 60 | 9 | 8 | BK7/erimiş silika |
PW2GB-65 | 2 | 65 | 9 | 8 | BK7/erimiş silika |
PW2GB-70 | 2 | 70 | 9 | 8 | BK7/erimiş silika |
PW2GB-75 | 2 | 75 | 9 | 8 | BK7/erimiş silika |
PW2GB-90 | 2 | 90 | 9 | 8 | BK7/erimiş silika |
PW2GB-110 | 2 | 110 | 9 | 8 | BK7/erimiş silika |
PW2GB-120 | 2 | 120 | 9 | 8 | BK7/erimiş silika |
PW3GB-05 | 3 | 5 | 9 | 8 | BK7/erimiş silika |
PW3GB-10 | 3 | 10 | 9 | 8 | BK7/erimiş silika |
PW3GB-15 | 3 | 15 | 9 | 8 | BK7/erimiş silika |
PW3GB-20 | 3 | 20 | 9 | 8 | BK7/erimiş silika |
PW3GB-30 | 3 | 30 | 9 | 8 | BK7/erimiş silika |
PW3GB-35 | 3 | 35 | 9 | 8 | BK7/erimiş silika |
PW3GB-40 | 3 | 40 | 9 | 8 | BK7/erimiş silika |
PW3GB-45 | 3 | 45 | 9 | 8 | BK7/erimiş silika |
PW3GB-50 | 3 | 50 | 9 | 8 | BK7/erimiş silika |
PW3GB-55 | 3 | 55 | 9 | 8 | BK7/erimiş silika |
PW3GB-60 | 3 | 60 | 9 | 8 | BK7/erimiş silika |
3 | 60 | 10 | 8 | BK7/erimiş silika | |
PW3GB-65 | 3 | 65 | 9 | 8 | BK7/erimiş silika |
PW3GB-70 | 3 | 70 | 9 | 8 | BK7/erimiş silika |
PW3GB-75 | 3 | 75 | 9 | 8 | BK7/erimiş silika |
PW3GB-90 | 3 | 90 | 9 | 8 | BK7/erimiş silika |
PW3GB-110 | 3 | 110 | 9 | 8 | BK7/erimiş silika |
PW3GB-120 | 3 | 120 | 9 | 8 | BK7/erimiş silika |
PW5GB-05 | 5 | 5 | 9 | 8 | BK7/erimiş silika |
PW5GB-10 | 5 | 10 | 9 | 8 | BK7/erimiş silika |
PW5GB-15 | 5 | 15 | 9 | 8 | BK7/erimiş silika |
PW5GB-20 | 5 | 20 | 9 | 8 | BK7/erimiş silika |
PW5GB-30 | 5 | 30 | 9 | 8 | BK7/erimiş silika |
PW5GB-35 | 5 | 35 | 9 | 8 | BK7/erimiş silika |
PW5GB-40 | 5 | 40 | 9 | 8 | BK7/erimiş silika |
PW5GB-45 | 5 | 45 | 9 | 8 | BK7/erimiş silika |
PW5GB-50 | 5 | 50 | 9 | 8 | BK7/erimiş silika |
PW5GB-55 | 5 | 55 | 9 | 8 | BK7/erimiş silika |
PW5GB-60 | 5 | 60 | 9 | 8 | BK7/erimiş silika |
PW5GB-65 | 5 | 65 | 9 | 8 | BK7/erimiş silika |
PW5GB-70 | 5 | 70 | 9 | 8 | BK7/erimiş silika |
PW5GB-75 | 5 | 75 | 9 | 8 | BK7/erimiş silika |
PW5GB-90 | 5 | 90 | 9 | 8 | BK7/erimiş silika |
PW5GB-110 | 5 | 110 | 9 | 8 | BK7/erimiş silika |
PW5GB-120 | 5 | 120 | 9 | 8 | BK7/erimiş silika |
Konumlandırma, lazer hattı jeneratörleri, işleme hizalama, bina hedeflerini işaretleme, lazer tarama sistemleri ve ölçüm ekipmanları için kullanılır. Biyomedikal ve otomotiv montajından çikolata yongası çerez üretimine kadar çeşitli makine görme uygulamalarında uygulanabilir; Cep telefonlarının çevrimiçi denetimi, uçaktaki askeri uygulamalar ve tersaneler.
