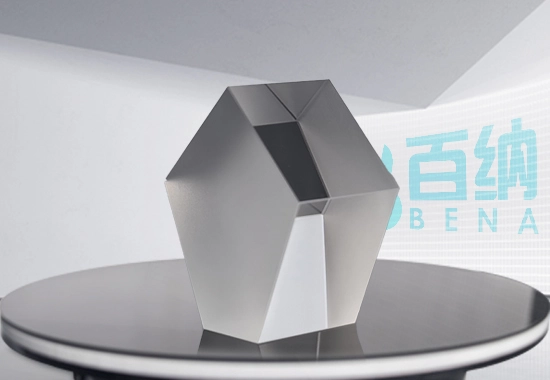

Optik aynalar türleri

I. Düzlem aynaları

Dielektrik kaplı aynalar:Bu aynalar, belirli bir dalga boyu bandında girişim yoluyla yansıtıcılığı artıran optik eleman yüzeyinde birden fazla dielektrik kaplama katmanına sahiptir. Dielektrik kaplamalar yüksek yansıtma sunar, geniş bir dalga boyu spektrumu boyunca kullanılabilir, ışığı emmez ve hasara karşı sert ve dayanıklıdır. Birden fazla dalga boyu lazerli optik sistemler için uygundur. Bununla birlikte, bu kaplamalar kalın, açıya duyarlı ve nispeten pahalıdır.

Lazer hattı aynaları:Lazer hattı aynaları için alt tabaka malzemesi UV kaynaşmış silikadır ve yüzeydeki yüksek yansıtma kaplaması, elektron ışını buharlaşması ve iyon destekli biriktirme kullanılarak uygulanan Nd:YAG dielektrik kaplamadır. K9 camına kıyasla, UV erimiş silika daha iyi homojenliğe ve daha düşük bir termal genleşme katsayısına sahiptir, bu da uv'den yakın kızılötesi dalga boylarına, yüksek güçlü lazerlere kadar uygulamalar için özellikle uygundur. Ve görüntüleme alanları. Lazer hattı aynaları için ortak çalışma dalga boyları, 0-45 ° veya 45 ° 'lik olay açıları ve % 266 'i aşan yansıtıcılık ile 355 nm, 532 nm, 1064 nm ve 97% nm'dir.

Ultra hızlı aynalar:Bu aynalar, iyon ışın püskürtme (IBS) kullanılarak uygulanan düşük grup gecikme dağılım dielektrik katmanlarının yüksek yansıtma kaplaması ile alt tabaka malzemesi olarak erimiş silika kullanır. Erimiş silika, daha düşük bir termal genleşme katsayısına ve son derece yüksek termal şok stabilitesine sahiptir ve bu da yüksek güçlü femtosaniye nabız lazerleri ve görüntüleme alanları için özellikle uygundur. Ultra hızlı aynalar için ortak çalışma dalga boyu aralıkları 460 nm-590 nm, 700 nm-930 nm, 970 nm-1150 nm ve 1400 nm-1700 nm, 45 ° olay açısı ve % 99.5% 'i aşan yansıtıcıdır.

Süper aynalar:Süper aynalar, UV kaynaşmış silika substratında yüksek ve düşük kırılma indeksi dielektrik malzemelerin çoklu alternatif katmanlarını kaplayarak yapılır. Katmanların sayısını artırarak, yansıtıcılık geliştirilebilir, tasarım dalga boyunda % 99.99% 'den daha iyi yansıtıcılık sağlar ve bu da onları çok yüksek yansıtma gerektiren optik sistemler için uygun hale getirir.

Metalik kaplı aynalar:Bu aynalar geniş spektral bir aralıkta yüksek yansıtma sunan geniş bant ışık kaynaklarının ışık yollarını saptırmak için idealdir. Bununla birlikte, metalik kaplamalar yüksek nem ortamlarında kolayca oksitlenebilir, renklendirilebilir veya soyulabilir. Bu nedenle, metalik kaplı aynalar genellikle metalik tabakayı hava ile doğrudan temastan izole etmek, oksidasyonu önlemek ve optik performansı korumak için yüzeyde koruyucu bir silikon dioksit tabakasına sahiptir.

II. Sağ açılı prizma aynaları

Sağ açılı prizmalar genellikle hipotenuse üzerinde sağ açılı taraflarda ve yansıtıcı kaplamalarda anti-yansıtıcı kaplamalara sahiptir. Geniş temas alanı ve 45 ° ve 90 ° 'lik tipik açılardan dolayı, sağ açılı prizmalar, sıradan aynalara kıyasla mekanik strese karşı daha iyi stabilite ve mukavemet sağlamak ve sunmak daha kolaydır. Çeşitli cihazlarda ve aletlerde optik bileşenler için en iyi seçimdir.

III. Eksen dışı parabolik aynalar

Eksen dışı parabolik aynalarBir ana parabolik yüzeyin bir bölümü olan yansıtıcı bir yüzeye sahip yüzey aynalarıdır. Bu aynalar paralel ışınlara veya paralel nokta ışık kaynaklarına odaklanabilir ve eksen dışı tasarımları, odak noktasının li'den ayrılmasını sağlar.Ght yolu. Lenslerden farklı olarak, eksen dışı parabolik aynalar küresel sapmaları veya renk sapmalarını üretmez ve faz gecikmesi veya emilim kaybını tanıtmaz, bu da onları femtosaniye nabız lazerleri için ideal hale getirir.

IV. Içi boş çatı prizma aynaları

Içi boş çatı prizma aynaları iki dik açılı prizmadan ve Borofloat yapılmış dikdörtgen bir alt tabakadan oluşur. Borofloat malzeme, tüm spektral aralıkta üstün geçirgenlik ve çok düşük floresan yoğunluğu ile son derece yüksek yüzey düzlüğü ve mükemmel optik performans sunar. Sağ açılı prizmaların hipotenkullanımı, görünür ve yakın kızılötesi bantlarda yüksek yansıtma sağlayan bir metal tabaka ile korunan gümüş bir tabaka ile kaplanır. İki prizmanın hipotenusları birbirinin karşısına yerleştirilir, 90 ± 10 arcseconds dihedral bir açı oluşturur. Içi boş çatı prizma aynaları, prizmanın dışından gelen hipotenüs üzerindeki ışığı yansıtabilir, yansıyan ışık olay ışığına paralel olarak kalır, ışın girişiminden kaçınır ve iki aynanın manuel olarak ayarlanmasından daha fazla hassasiyet sağlar.
